La tour pour 1200 d’Elbox

Cela fait plusieurs années que j’ai cette tour de la société Elbox (le modèle Mirage je pense). Durant ces années, je n’ai apporté que deux modifications: d’abord la façade que j’ai peinte en blanc, le temps ayant eu raison de sa blancheur originelle; puis la seconde a été d’améliorer l’aération et la fixation de ma blizzard 1260. Et c’est sur cette dernière que porte cet article. Dans un article précédent, je vous ai rapportés les modifications faites sur cette Blizzard qui ressemble maintenant à cela:

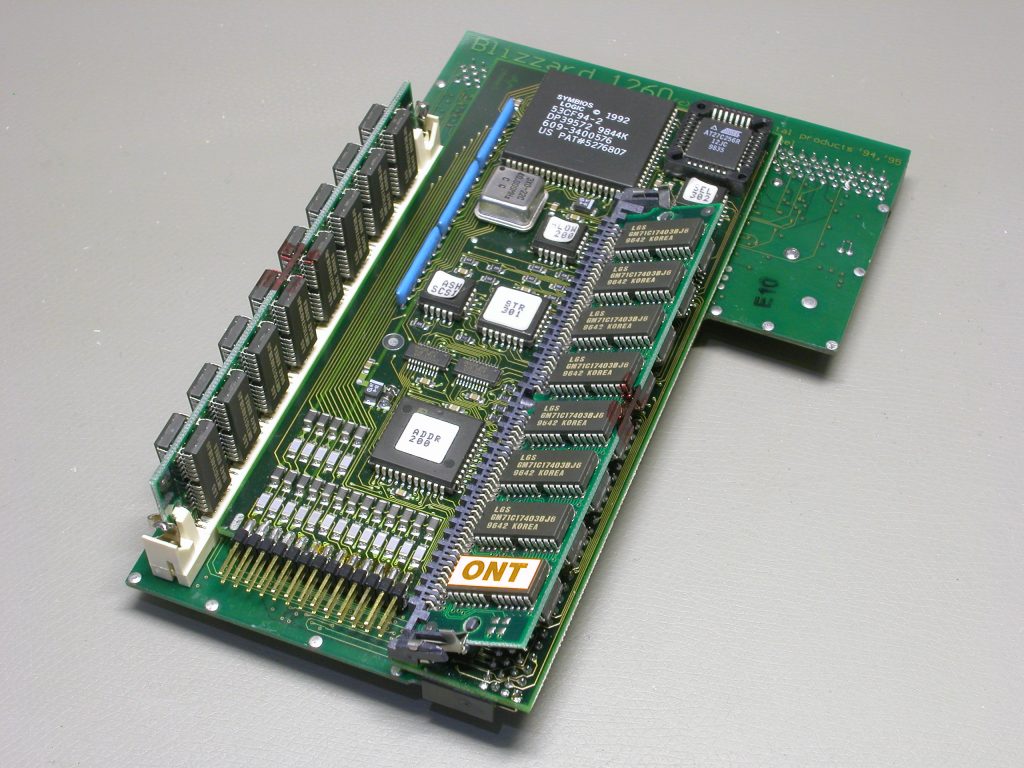

La Blizzard 1260 modifiée avec son kit SCSI.
La Blizzard 1260 modifiée avec son kit SCSI.

Cette tour pour 1200 est mal conçue à l’origine et le principal problème vient de la fixation inexistante de la carte accélératrice. En effet, elle ne tient que par son connecteur et a tendance à se pencher, ce qui peut à la longue détériorer le dit connecteur et provoquer des plantages. Aussi, afin de résoudre ce problème, j’ai utilisé un profile en L en aluminium fixé par deux rivet au fond de la tour. De plus, sur ce support, j’ai percé deux trous pour venir y fixer un guide de carte d’extension de 2000.

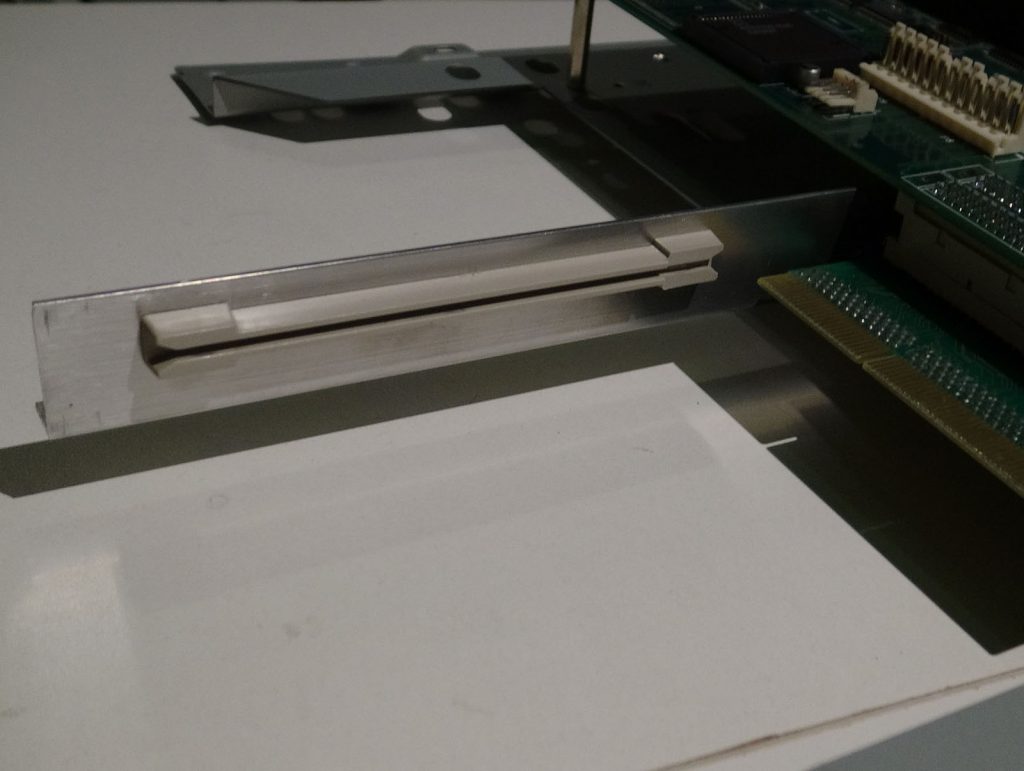

Fixation pour la carte Blizzard 1260.
Fixation pour la carte Blizzard 1260.

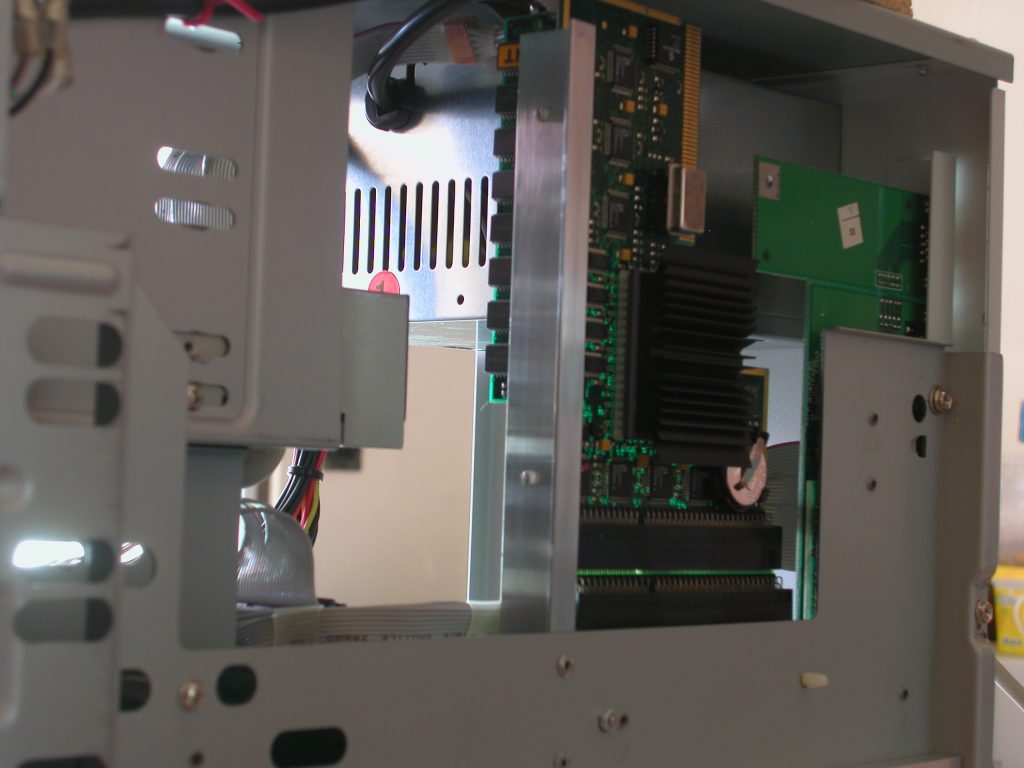

Fixation avec la Blizzard 1260.
Fixation avec la Blizzard 1260.

Ainsi, la carte est solidement fixée. Il ne restait plus qu’à percer un trou au niveau du radiateur du processeur dans la tôle de la tour pour venir y mettre un ventilateur.

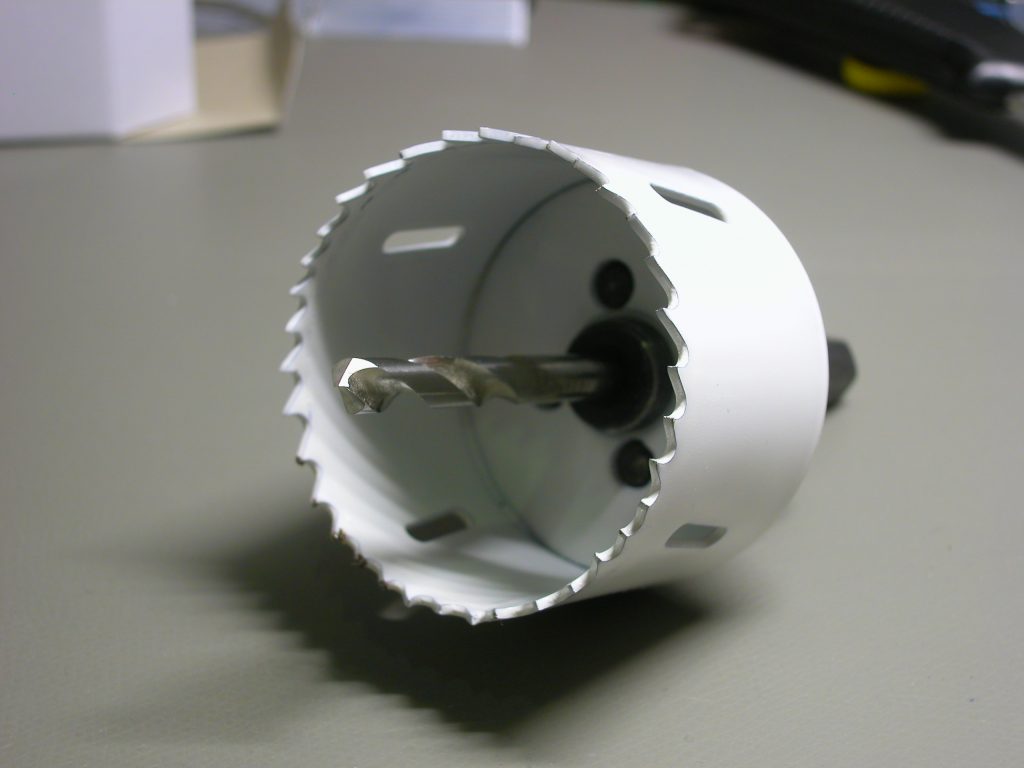

Trépan de diamètre 80.
Trépan de diamètre 80.

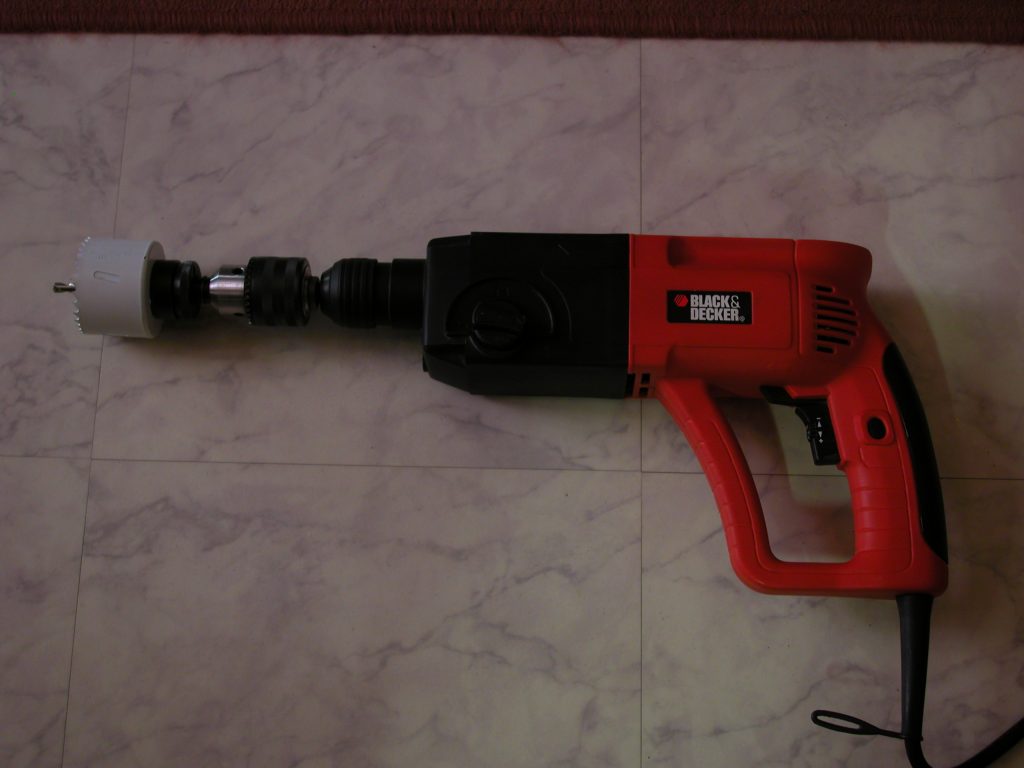

Outil utilisé pour le perçage.
Outil utilisé pour le perçage.

Une fois le trou percé, j’ai pu fixer un ventilateur ainsi qu’une grille, ce qui donne le résultat suivant:

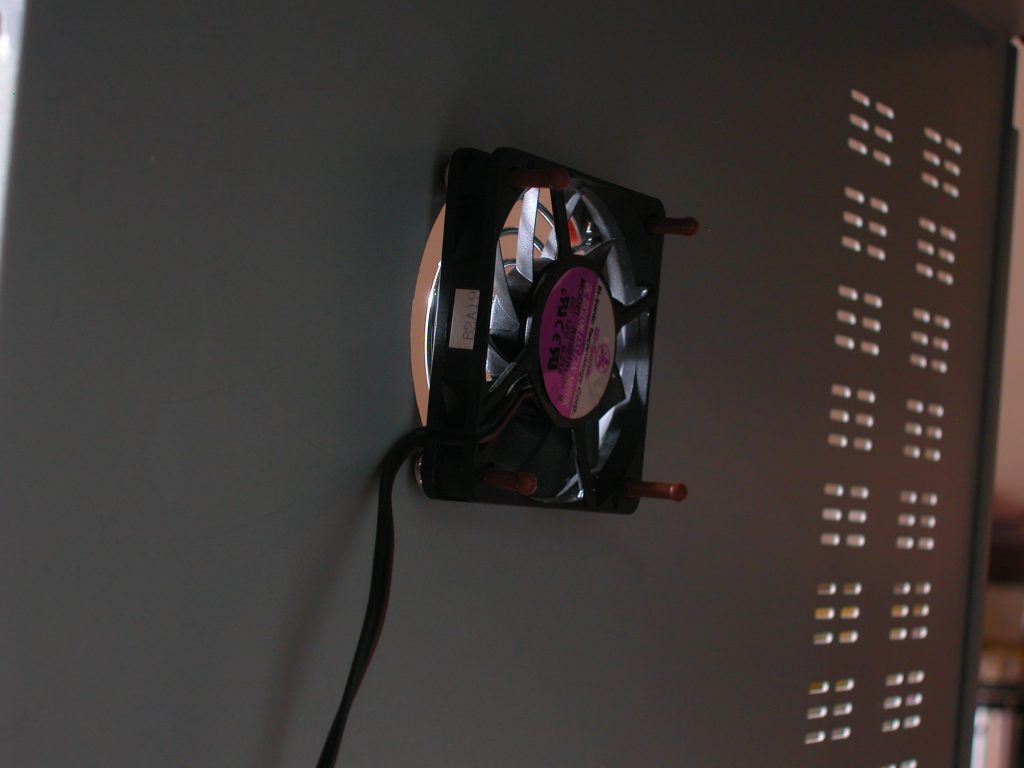

Vue de l'intérieur de la tour Elbox.
Vue de l’intérieur de la tour Elbox.

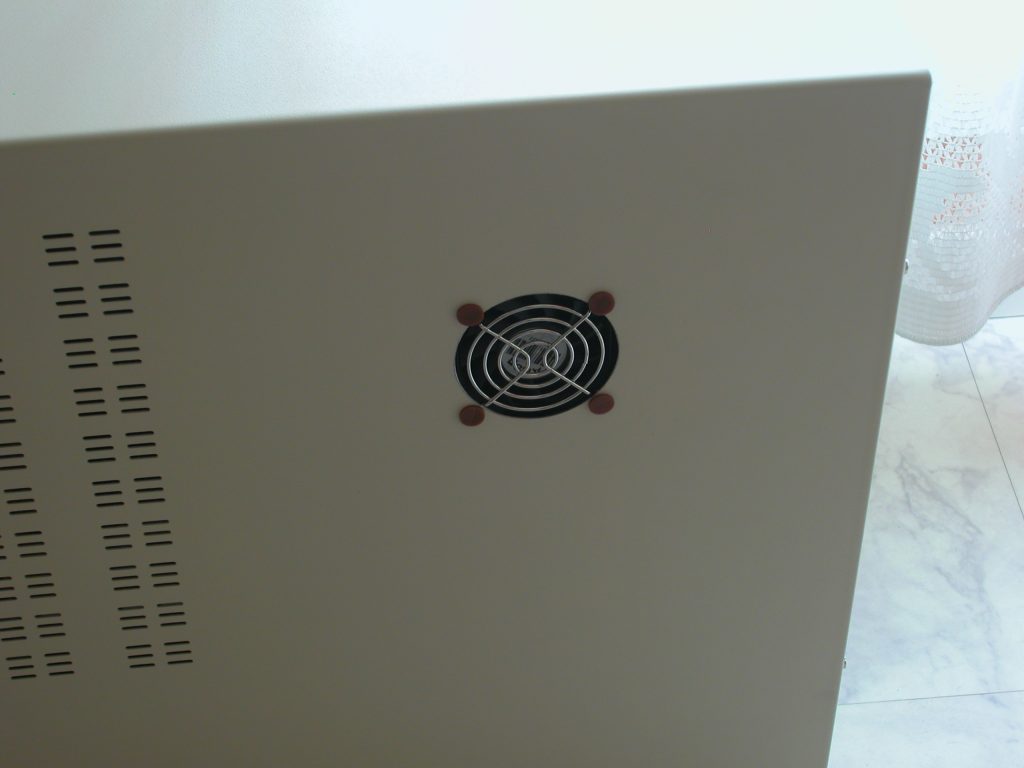

Vue de l'extérieur de la tour Elbox.
Vue de l’extérieur de la tour Elbox.

Ainsi, la Blizzard 1260 est fermement fixée et bien ventilée.
