Réparation d’une DBE
J’ai été amené à réparer deux cartes Digital Broadcaster Elite (3 en fait, en comptant la mienne que j’avais accidentellement endommagée). Pour rappel, cette carte est un carte d’acquisition vidéo de qualité professionnelle qui permet de capturer/lire un signal analogique CVBS, RVB, YUV et S-VHS au format motion JPEG. C’était l’une des cartes les plus couteuses jamais vendues sur Amiga.

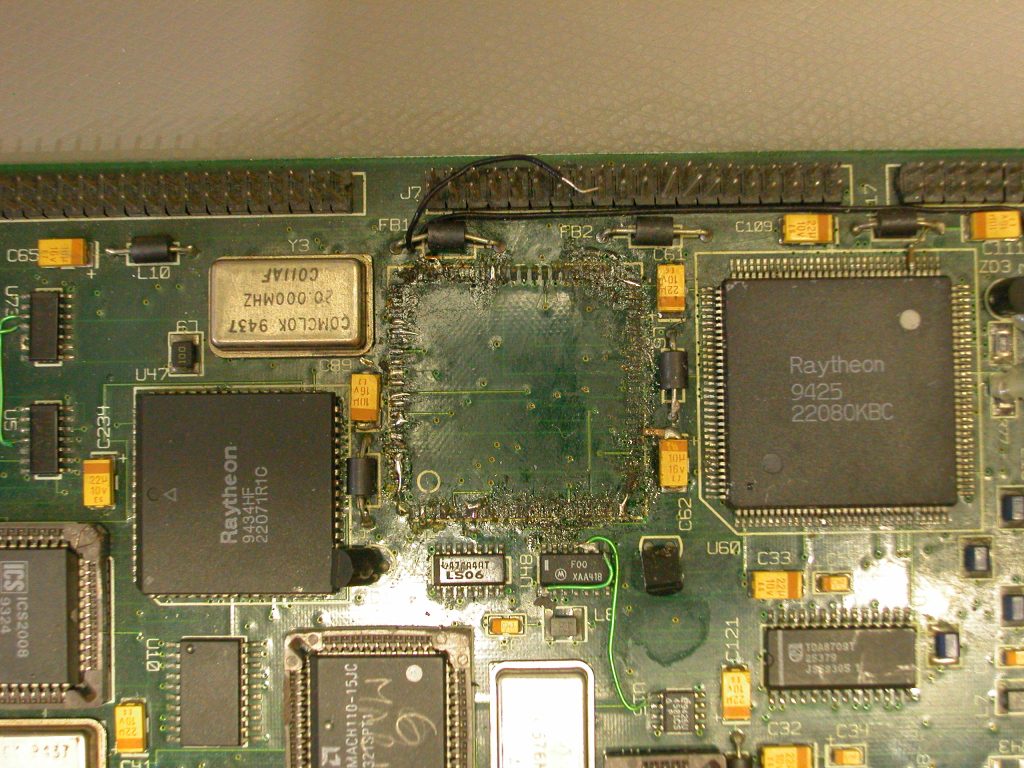

Cette carte présente néanmoins un défaut: le transcodeur vidéo est trop sensible aux décharges électrostatiques (il n’y a probablement pas de protections sur ses entrées/sorties). Si vous branchez une source CVBS à la carte alors que celle-ci est sous tension, il y a une forte probabilité de la détériorer. La raison est je pense liée à la conception des prises CINCH: lorsque vous enfoncez l’une de ces prises, un contact est d’abord établi avec la broche centrale. Or c’est cette broche qui transporte le signal. La masse est elle connectée après, quand la prise est bien enfoncée. Donc, à l’insertion de la prise, le signal vidéo n’a brièvement pas la même référence que la carte et peut donc être à un potentiel bien plus élevé, ce que n’apprécie pas l’encodeur vidéo. Bien évidemment, il ne faut jamais raccorder deux appareils sous tension, mais cela peut arriver par inattention. Et lorsque l’on ne sait pas dessouder un composant, voila ce qu’il se passe:

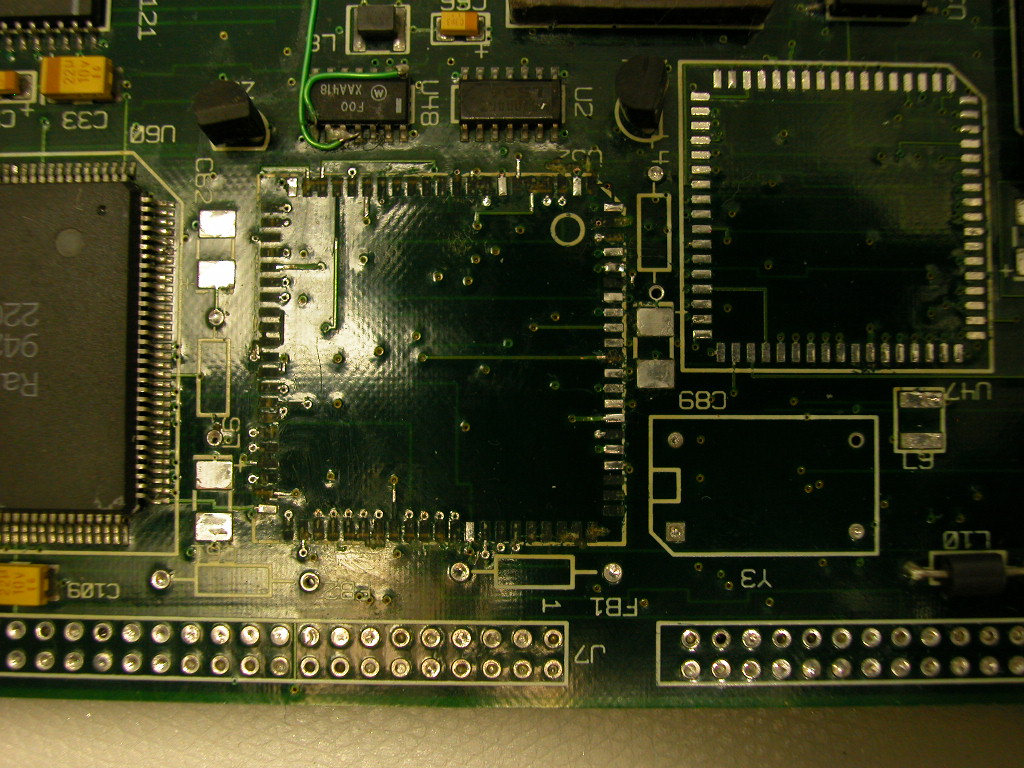

C’est probablement l’œuvre d’un stagiaire du support technique de la marque, puisque des modifications ont été apportées. La réparation de cette carte est exactement la même que celle du 4000T dont j’ai fait un article. Après avoir tout nettoyé à l’acétone, voici le résultat:

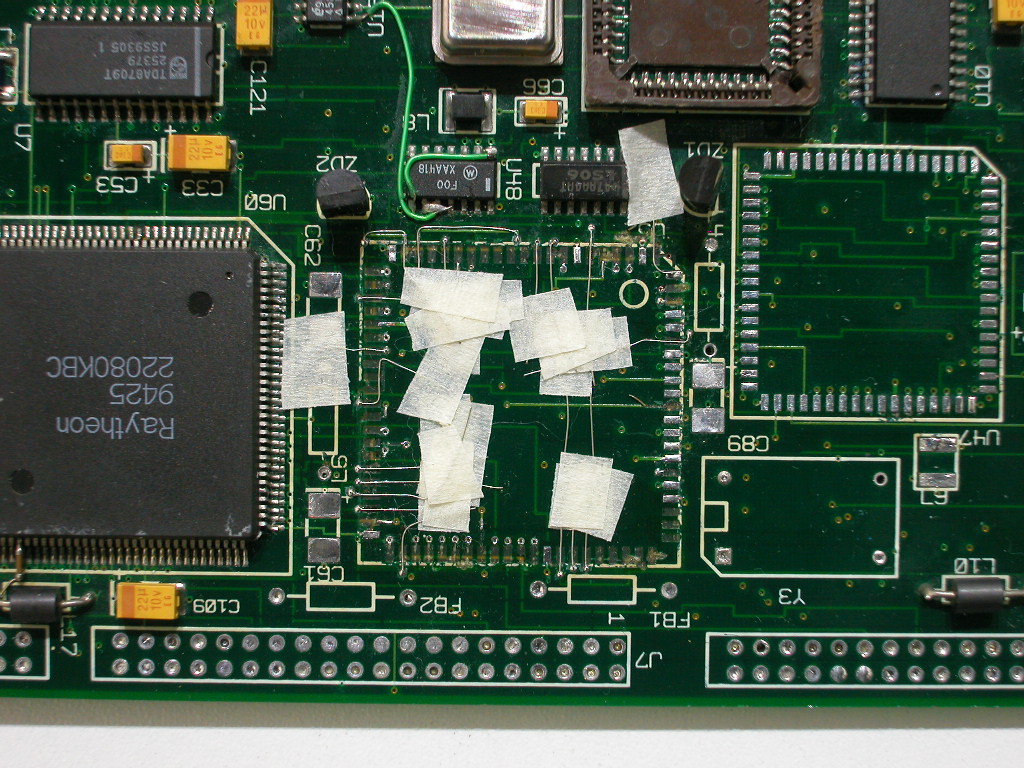

Le constat est surprenant: sur les 84 pastilles que compte l’emprunte de ce composant, il n’en reste plus que … 18 ! Et encore, certaines sont décollées du PCB et ne tiennent plus que pas leur piste associée. Un vrai carnage. Tout comme pour le 4000T, je profile de la présence de VIAs à proximité pour faire passer des brins de fils de cuivre et ainsi refaire les connexions. Je dois également déplacer quelques composants adjacents, car il n’y a pas la place pour mettre un support en l’état.

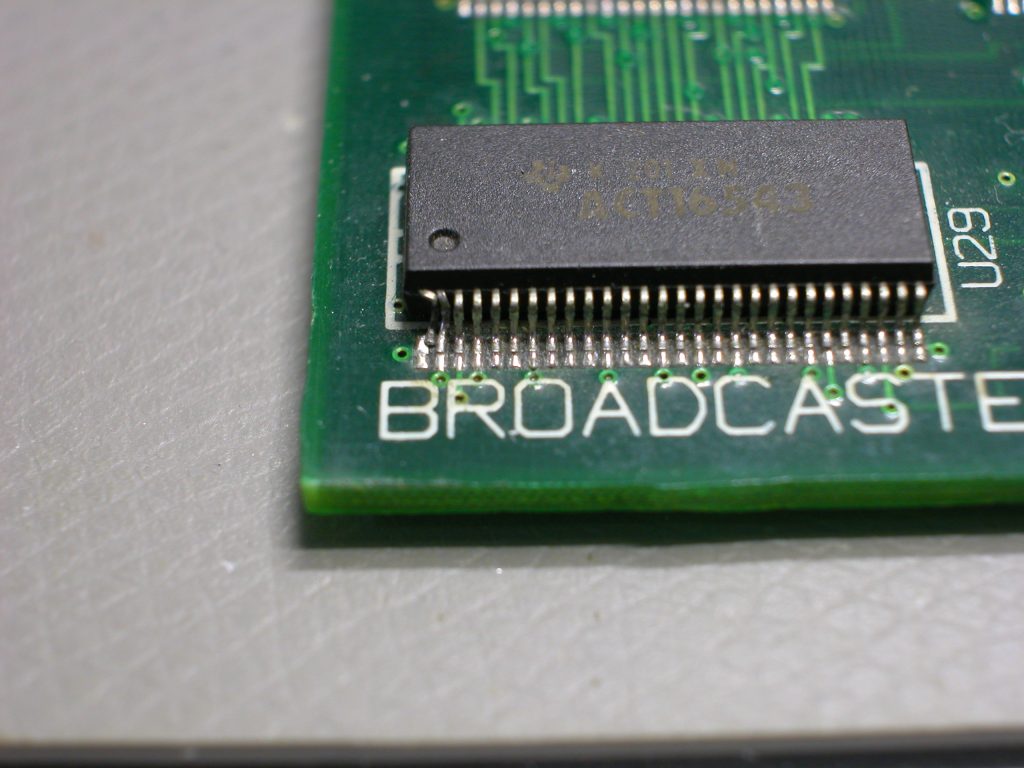

Il y avait également un autre problème, mais plus facile à résoudre:

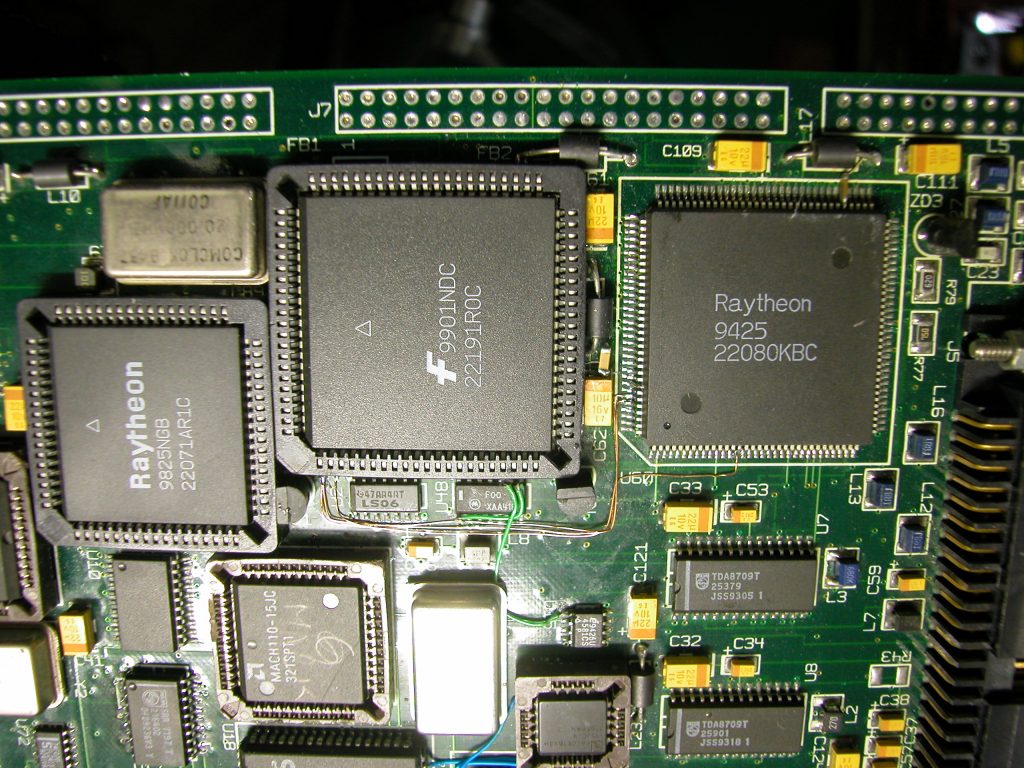

Après avoir rétabli toutes les connexions, souder un support pour l’encodeur vidéo et retirer tous les composants additionnels, j’ai profité de l’occasion pour mettre sur support un autre composant, ce qui donne le résultat suivant:

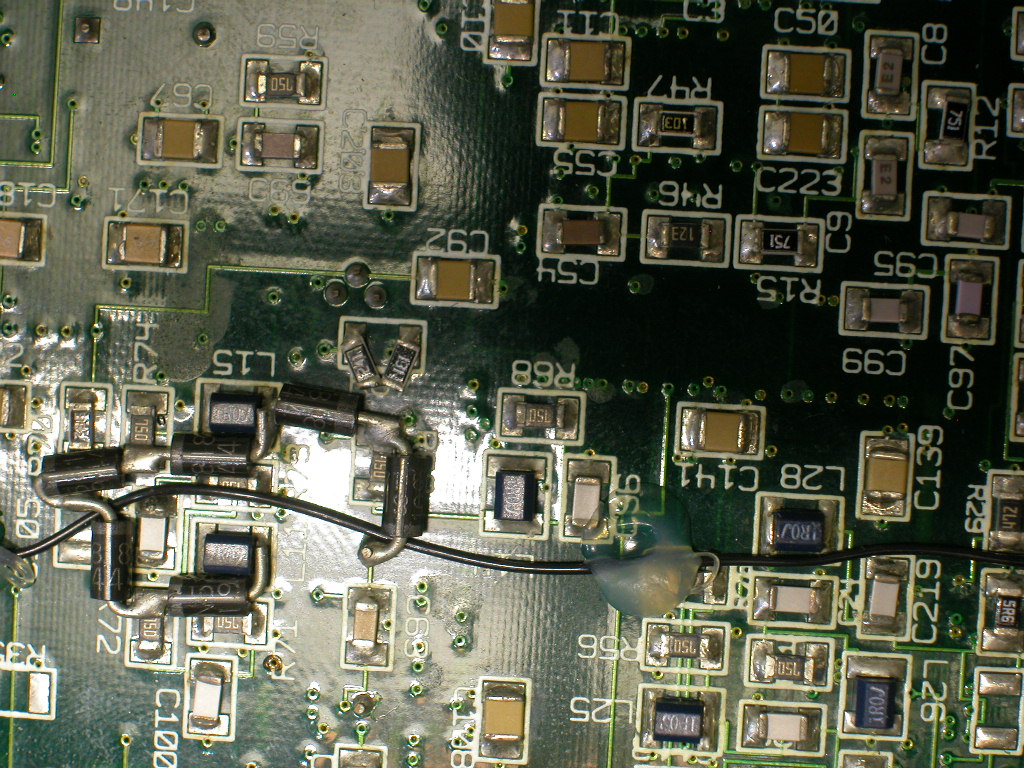

Les fils ajoutés l’ont été par le fabriquant lui-même qui à l’époque avait apporté une mise à jour à la carte pour régler un problème. Malheureusement, après avoir terminé les réparations, la carte ne fonctionne pas correctement:

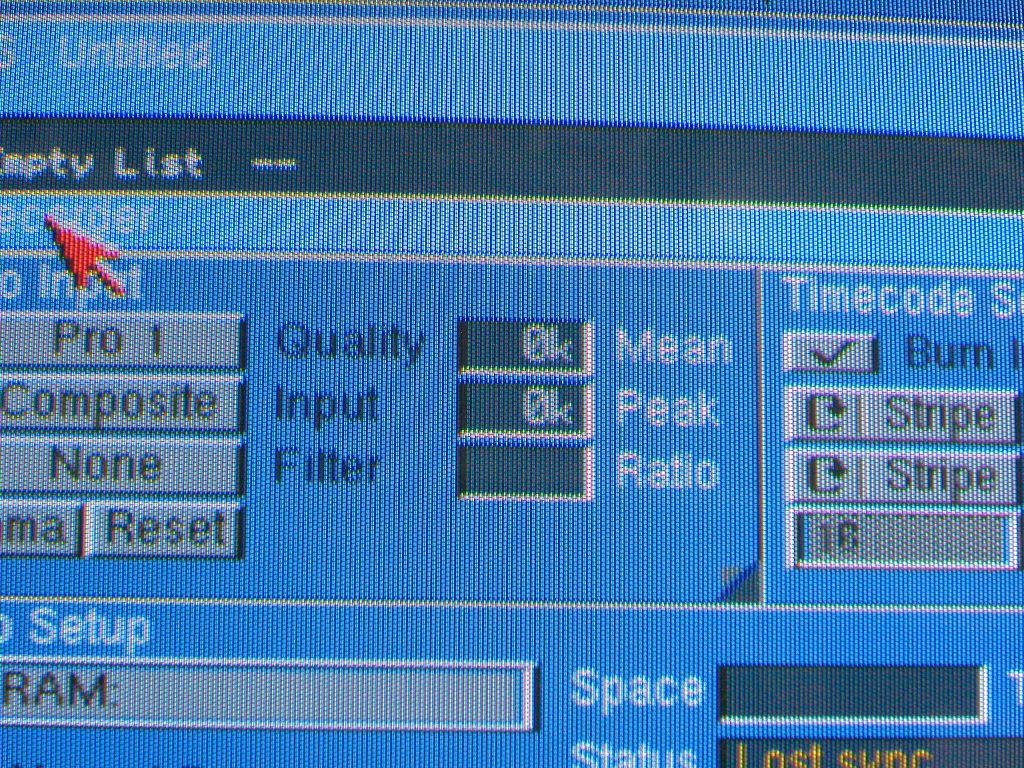

En effet, via le logiciel Producer conçu pour la carte, les champs « Quality » et « Input » reste désespéramment à zéro et la capture de vidéo ne se lance pas. Pourtant, les étages de conversion analogique/numérique et numérique/analogique (ce que j’ai réparé) fonctionnent bien, puisque j’ai bien en sortie le signal d’entrée dans les différents standards de la carte. C’est bien dommage.
